NDZG型大通量折叠细（膜）格栅

产品用途：

      大通量折叠网板细（膜）格栅无论在市政污水处理和给水处理以及在各类工业污水处理中，还是其他固液分离领域的应用都是十分可靠、运行效果稳定、性能卓越的除污过滤机械设备。

       产品运行时可以连续自动清除过滤水体中的固体悬浮物，不仅能够清除水体中的木楔、枝杆、塑料制品等漂浮栅渣物，而且更能有效去除过滤水体中的毛发、纤维物、絮状软性物等悬浮物，是给排水系统理想的高效预处理设备。在污水处理、再生水处理、工业废水处理、给水厂取水口、发电厂类工业用水取水口等领域已得到广泛应用。

       近年来，随着污水处理提标升级及深度处理要求的提高，以及减少后期污泥处理中的浮渣纤维问题，大通量折叠网板格栅细（膜）格栅得到了大力推广应用，特别是MBR工艺及BAF工艺对预处理要求高效去除毛发和纤维物质，采用过滤精度1mm的大通量折叠网板细（膜）格栅已成为主流除污格栅机械，为后续的膜反应器及生物滤池稳定运行起着可靠保护作用。

设备构造:

       大通量折叠网板格栅细（膜）格栅主要结构组成：机架、非金属折叠网板、网板框架，牵引链条、导向装置、收渣槽、驱动装置等主要部件组成。

设备原理:

       大通量折叠网板格栅 ，由折叠网板平行于水流方向安装，并带有固定在网板上的垃圾提升装置。采用的设计进水方式确保使得所有污水均从格栅中间进入并从两侧排出，垃圾无法溢流到格栅后方。主动链轮需固定在主动轴上，随着主动轴的转动，主动链轮带动固定在链条上的网板持续循环运行，主动轴通过轴装式齿轮箱和电机驱动。当折叠网板上升到系统排渣区时，喷淋冲洗系统能够把截留的滤渣物质冲刷到孔板内侧下面的收集水槽里面，*后由输送水槽自流至滤渣压榨机进行压榨脱水处理。整个过滤过程及压榨脱水是在连续的、自动的状态下进行的。

设备优点:

      相同规格尺寸的前提下，大通量折叠网板细格栅的通流量是目前市场上现有网板细格栅的1.5倍。在相同流量下占地面积更小。

      大通量折叠网板细格栅的网板为折叠型穿孔网板，折叠网板材质为超高分子材料（≥9mm厚），较厚的网板可减少污水中的丝状物质穿过网板。网孔为锥形网孔，增加冲洗效果。

      大通量折叠网板细格栅的网板承插在框架槽口内，网板不受牵引拉力，框架采用无轴安装与链板固定，彻底杜绝污水中的丝状物质缠绕在小轴及网板轴孔的缝隙内，造成的网板转向卡死和网板断裂现象。

      大通量折叠网板细格栅网板的特殊密封结构，每一节网板框架密封都不会应链板延伸造成缝隙变大。

       大通量折叠网板细格栅的网板的框架是由304不锈钢型钢组焊成的长方形结构,并足以满足所需的荷载要求。其设计强度能承受大于1.0m的动态水位差，及1.5m的静态水位差，特别是在特殊情况下能保证格栅网板的不变形和正常运行性能。

       大通量折叠网板细格栅为全封闭结构，设备自带除臭管道接口，无须另外加装除臭罩。

       处理量大，能适应进水液位波动，水头损失小，截留滤渣、纤维等物质效率高。

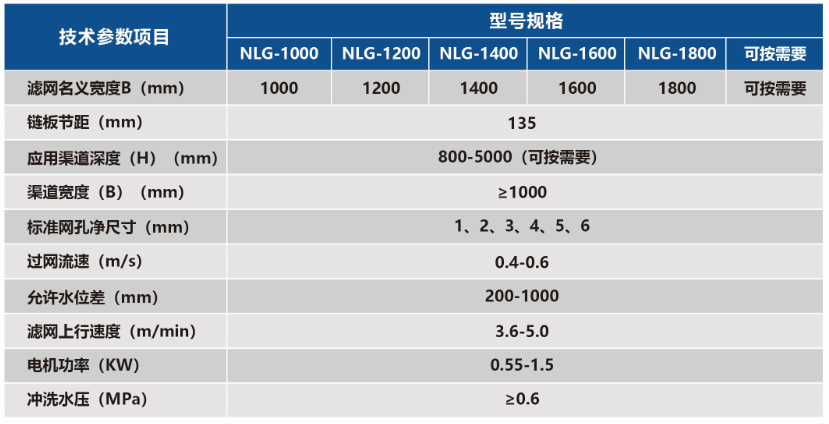

设备技术参数及安装尺寸表:
